Ту-134УБЛ
Учбово-тренувальний літакТу-134УБЛ — (за кодифікацією НАТО — Crusty-B: «Жорсткий-Б»), навчально-тренувальний літак, розроблений за сприяння ДКБ Туполєва на початку 1980-х років. Прийнятий на озброєння у 1982 році.
Історія
На базі пасажирського лайнера Ту-134А з метою наближення підготовки пілотів далекосяжної та морської авіації до реальних умов створений Ту-134УБЛ, який за складом обладнання, пілотажними якостями і навіть зовнішнім виглядом нагадував бомбардувальник Ту-22М.
Серійно—конструкторський відділ Харківського авіазаводу розробив нову машину своїми силами. Бригада І.В.Макарова вносила зміни в конструкцію фюзеляжу. Бригада крила під керівництвом Г.Г. Куркіна посилювала лонжерони несучої поверхні під бомботримачі. Балочні тримачі проектували управлінці. Електросхемами, обладнанням займалися Н.А. Іванов, Р.В. Ганопольський і Н.Г. Янатьєв.
Всі льотні випробування літака, як приймально-здавальні, так і державні, проводилися на аеродромі Харківського авіазаводу.
Перший політ здійснив у квітні 1981 року. Піднімав у небо перший Ту-134УБЛ заводський льотчик—випробувач М.В.Петляков (син авіаконструктора В.М. Петлякова)
Серійно будувався на Харківському авіазаводі з 1981 до 1984 року.
Усього випущено 109 літаків.
Остання серійна машина була переобладнана у варіант Ту-134УБ-К для підготовки штурманів-операторів морської авіації. Ту-134УБК поступив у 1984 році у 33-й Центр бойового застосування у Миколаєві, але цей літак так і залишився в єдиному екземплярі.
У 90-ті роки кілька серійних Ту-134УБЛ переобладнані для авіації флоту у Ту-134УБК-М .
Призначення
Для підготовки льотчиків бомбардувальної авіації пілотуванню за приладами у простих і складних метеоумовах, літаководінню, заходу на посадку в директорному і автоматичному режимах зі здійсненням польотів в умовах мінімуму по 2-й категорії ICAO.
Одночасно літак забезпечував навчання і тренування до 12 курсантів, котрі розташовувалися в салоні у 3 ряди. Під час польоту курсанти по черзі проходили підготовку на місці другого пілота.

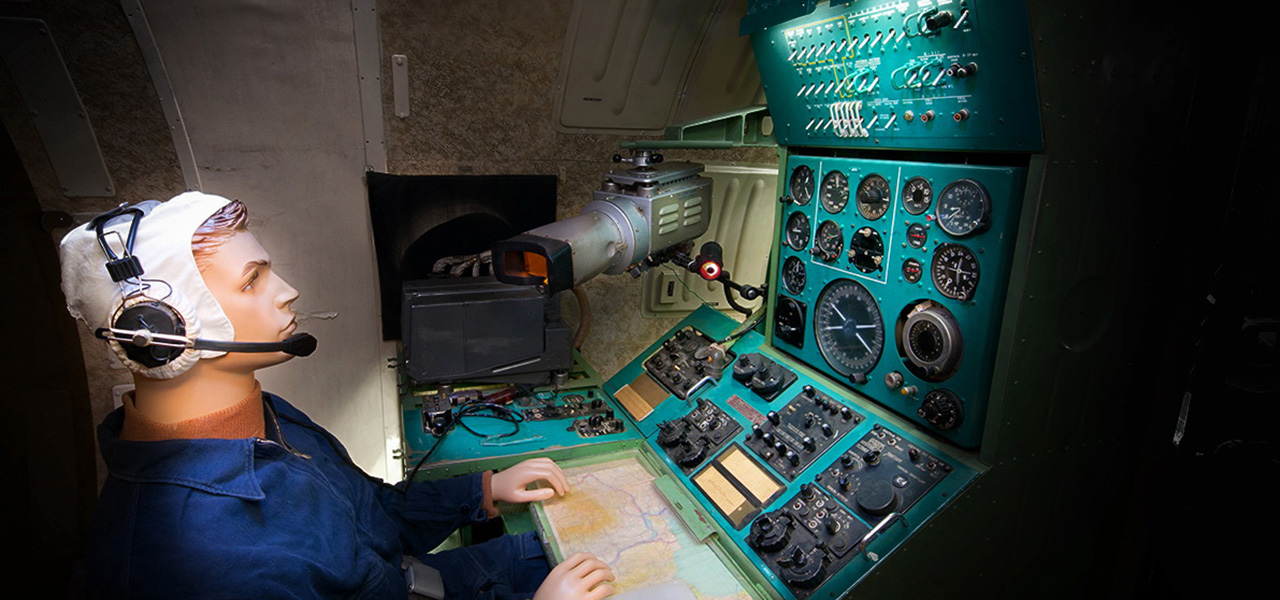

Літак оснащений носовою частиною фюзеляжу, подібною до Ту-22М3, оптоелектронним прицільним і навігаційним обладнанням, апаратурою зоряно-сонячної орієнтації які відповідають обладнанню бомбардувальників, що перебувають на озброєнні дальньої авіації: Ту-22М , Ту-160 і Ту-95МС. Як і базова модель Ту-134 — для огляду земної поверхні оснащений оглядовою РЛС «РОЗ-1б».
Для повноти відпрацювання льотних навичок передбачалася і штанга дозаправки в повітрі, однак згідно із радянсько-американськими домовленостями її ставити не стали.
Під центропланом можливе розміщення навчального озброєння. Конструктивно передбачене встановлення до чотирьох багатозамкових бомботримачів (типовий варіант для навчального бомбометання - вісім бомб ПБ-50-75 або ПБ-120 ), проте згідно із міжнародними угодами бомботримачі на цей літак більше не встановлюються.
Літак оснащений двома ТРДД Д-30 (2х6800 кс), створеними під керівництвом генеральних конструкторів П.А. Соловйова і Ю.Е. Решетнікова.
Перший політ: | 15 січня 1981р. |
Екіпаж: | 3 чол. |
Двигуни: | 2 ТРДД ПНПО Авіадвигун Д-30-11 |
Tяга, кН 2 х 66.70 | |
Довжина: | 41,92 |
Розмах крила: | 29,01 м |
Злітна вага(максимальна): | 49000 кг |
Максимальна швидкість: | 890 км/год |
Практична стеля: | 11800 м |
Дальність польоту: | 3000 км |
Серійне виробництво: | 1981-83 рр. Всього побудовано 90 літаків. |
